製　品　仕　様


  • 弊社のLEDライトパネルは板面の輝度均一度80％以上の導光板を使用しております
  • 導光板の種類は、LEDチップの挿入箇所により、１方向（片方向型）・２方向（両方向型）・周囲４方（四方向型）のパターンがあります。
  • 導光板はDotパターン印刷方式で、反射効率に優れ、輝度分布が良い高輝度導光板を使用。板面を均一に明るく光らす高輝度導光板LEDパネルです。
  • LEDチップ種類は、白色（昼光色）6000K・昼白色5000K・蛍光灯白色4300K・電球色3000K、色温度の異なる白色チップとフルカラー用RGBチップが選べます。
  • 弊社のLEDパネルの特徴は、省電力（省エネ）、板面輝度の均一度、明るさ、長寿命です。
  • LEDライトパネルの種類と寸法は下記一覧表をご参考にして下さい。
  • 一覧表右端のリンク先は図面のPDFですので、ダウンロードしてご使用下さい。

LEDライトパネルの種類

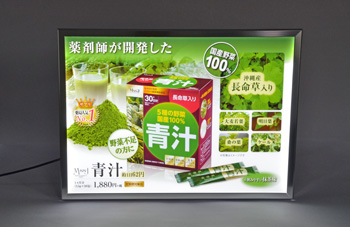

標準SFR23型

標準SFR23型

屋内型：B2G-L2113-SFR23/）

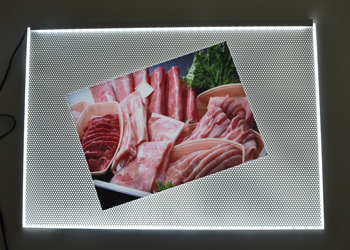

LEDライトシート型

ライトシート型

(B3-L1113-LS8)

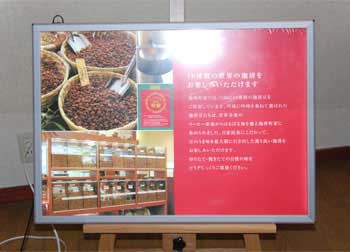

屋内クロームLF31H型

屋内クロームLF31H型

（A2G-L2116-LF31H/CR)
電源内蔵薄型31mm

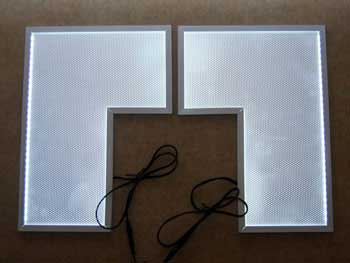

モジュール8t型

モジュール8t型

（変形モジュールL-1113-4S8）

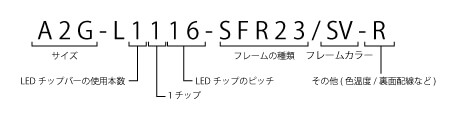

LEDパネルの品番の説明LEDパネルの品番の説明

LEDライトパネルの
種類別図面

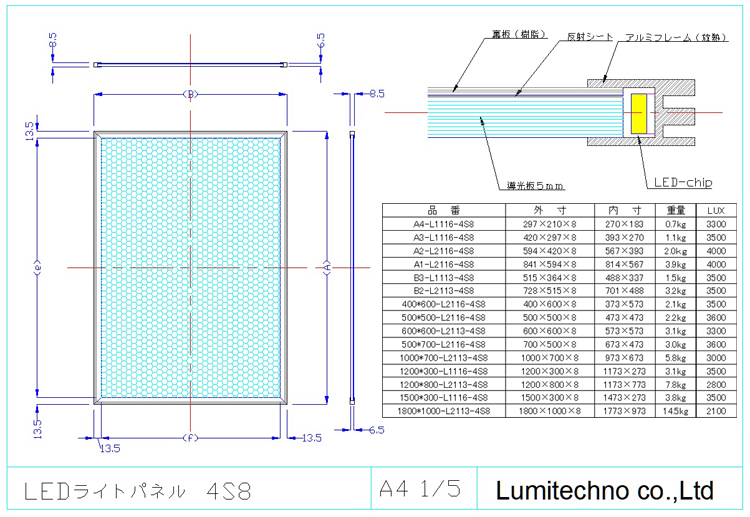

LEDライトモジュール８T図面 クリックで拡大

LEDライトモジュール８T型

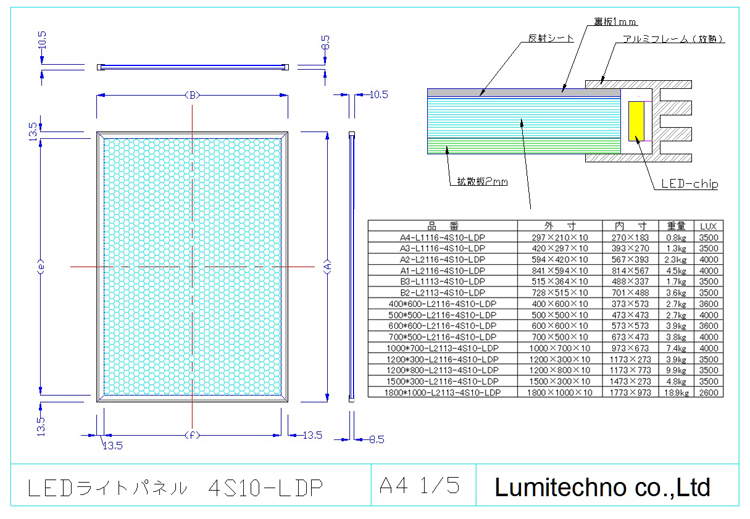

LEDライトﾓｼﾞｭｰﾙ１０TーLDP(拡散板型） クリックで拡大

LEDライトﾓｼﾞｭｰﾙ10T-LDP型(拡散板）

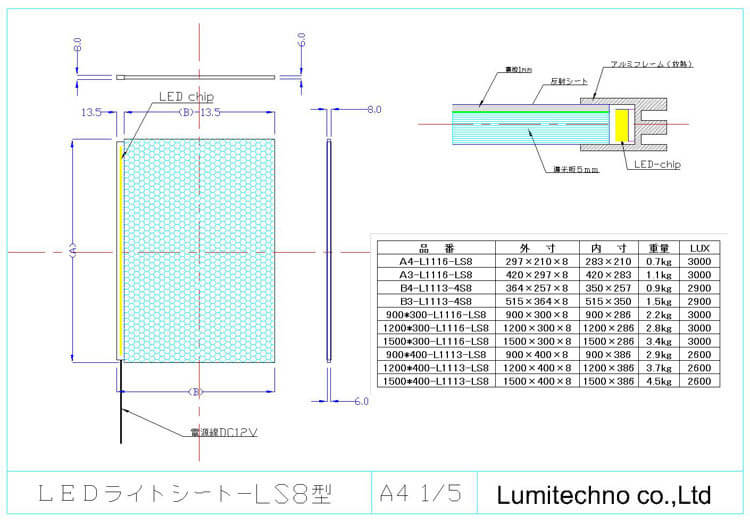

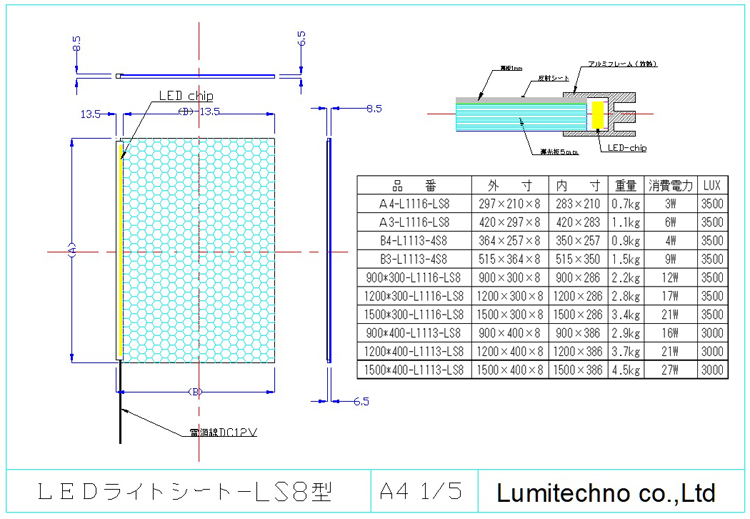

LEDライトシートLS8型 クリックで拡大

LEDライトシートLS8型

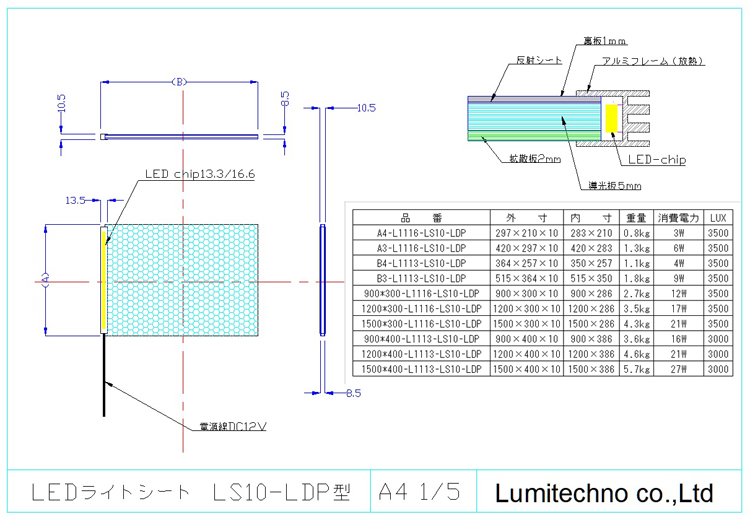

LEDライトシートLS10-LDP型 クリックで拡大

LEDライトシートLS10-LDP型

LEDライトシートL8型 クリックで拡大

LEDライトシートL8型

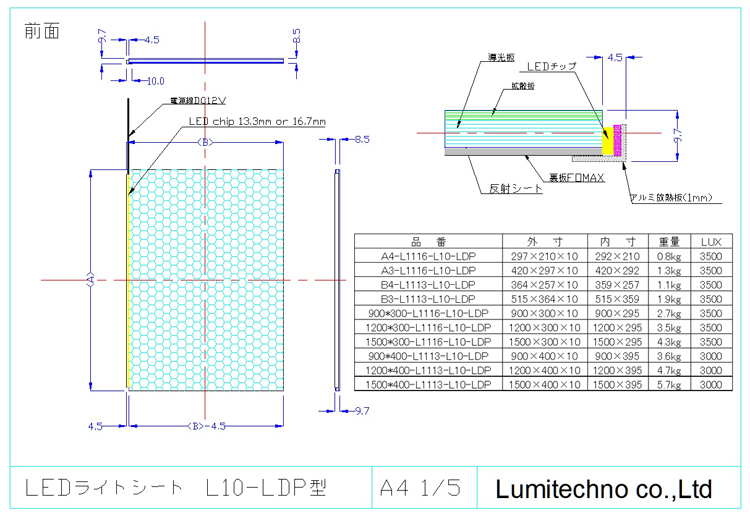

LEDライトシートL10-LDP型 クリックで拡大

LEDライトシートL10-LDP型

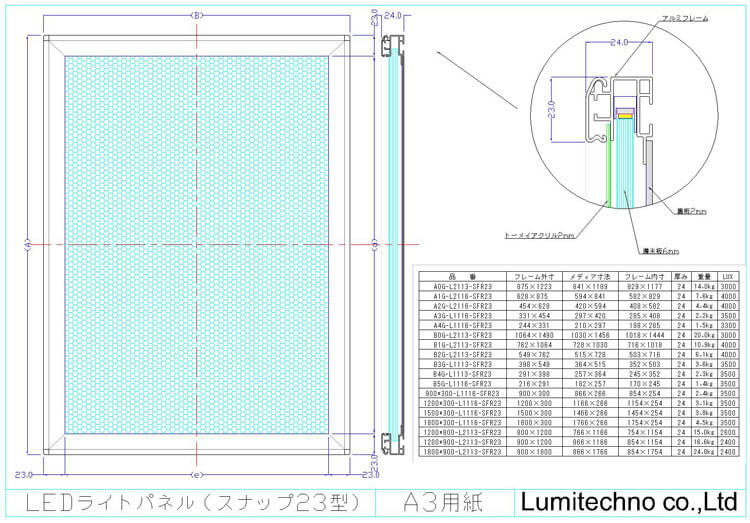

LEDライトパネル標準型SFR23型 クリックで拡大

LEDライトパネル標準型SFR23型

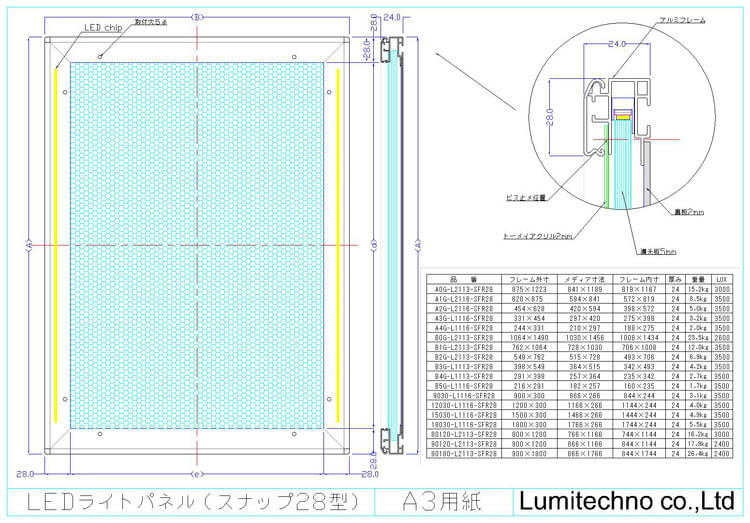

LEDライトパネル壁付用SFR28型 クリックで拡大

LEDライトパネル壁付用SFR28型

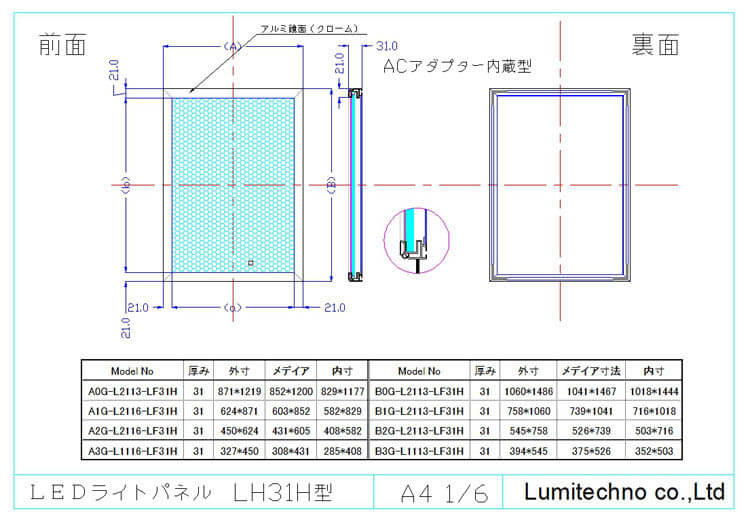

LEDライトパネルクローム電源内蔵LF31型 クリックで拡大

LEDライトパネルクローム電源内蔵LF31型

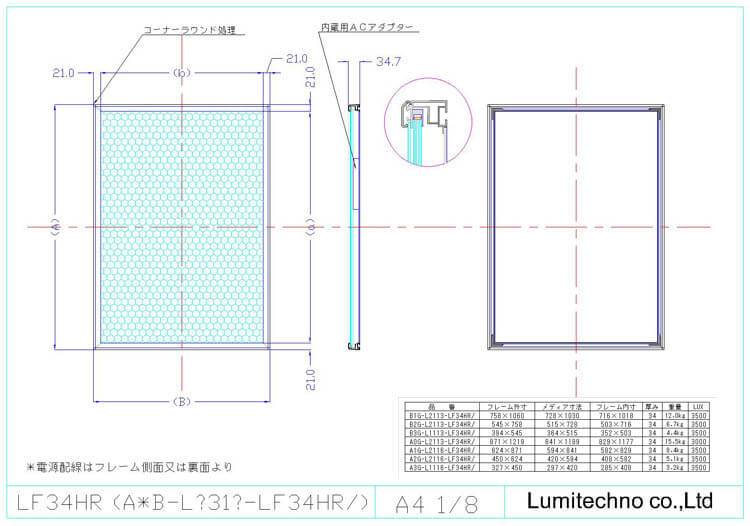

LEDライトパネル電源内蔵LF34型 クリックで拡大

LEDライトパネル電源内蔵LF34型

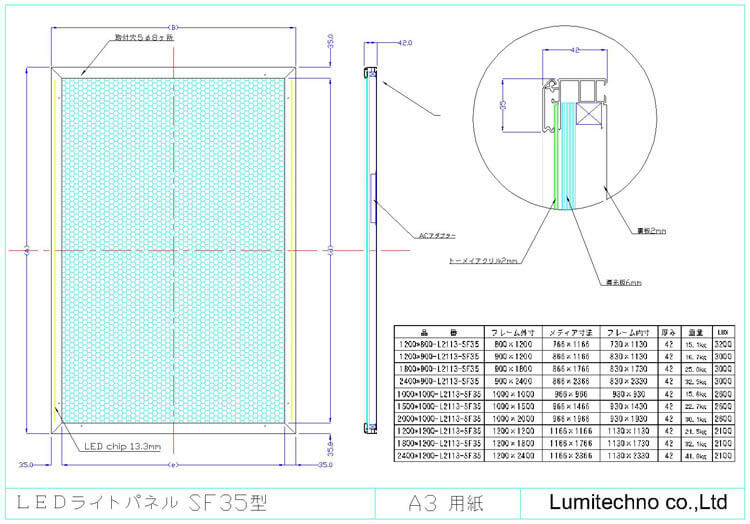

LEDライトパネル大型用専用SF35型 クリックで拡大

LEDライトパネル大型用専用SF35型

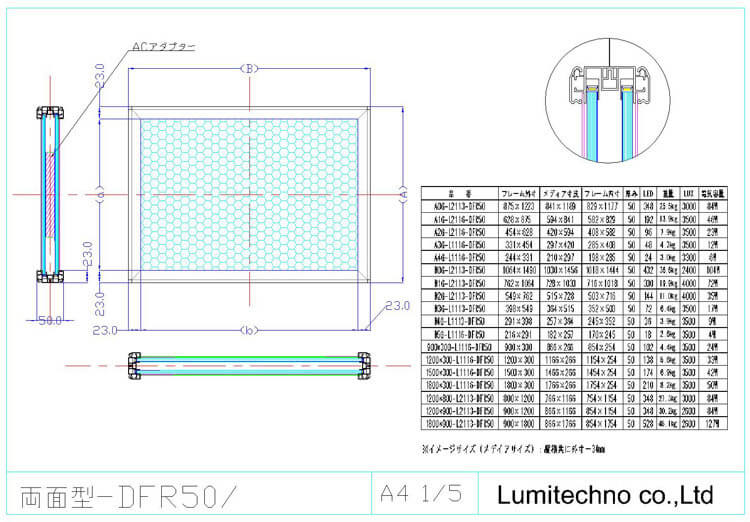

LEDライトパネル両面型DFR50型 クリックで拡大

LEDライトパネル両面型DFR50型

LEDライトパネル
仕様寸法図面

PDF図面

壁付用（コーナーラウンド処理仕様) ACアダプター/電源装置（別置付属)：フレーム色(アルミシルバー/黒色)
｛消費電力39WまではACアダプター仕様/40W以上は電源装置仕様となります。｝
屋内用スナップSFR28壁付用
幅28mm厚み24mm		 フレーム外寸 メディア寸法 フレーム内寸 幅 厚み LED 重量 照度LUX 消費電力 SFR28図面
SFR28
A4 A4G-L1116-SFR28 244×331 210×297 188×275 28 24 12 1.8kg 3500 3W A4G-SFR28
A3 A3G-L1116-SFR28 331×454 297×420 275×398 28 24 24 2.6kg 3500 6W A3G-SFR28
A2 A2G-L2116-SFR28 454×628 420×594 398×572 28 24 48 5.0kg 4000 12W A2G-SFR28
A1 A1G-L2116-SFR28 628×875 594×841 572×819 28 24 96 8.5kg 4000 23W A1G-SFR28
A0 A0G-L2113-SFR28 875×1223 841×1189 819×1167 28 24 174 15.2kg 3500 42W A0G-SFR28
B4 B4G-L1113-SFR28 291×398 257×364 235×308 28 24 18 2.4kg 3500 4W B4G-SFR28
B3 B3G-L1113-SFR28 398×549 364×515 342×493 28 24 36 3.4kg 3500 9W B3G-SFR28
B2 B2G-L2113-SFR28 549×762 515×728 493×706 28 24 72 6.1kg 4000 17W B2G-SFR28
B1 B1G-L2113-SFR28 762×1064 728×1030 706×1008 28 24 150 10.9kg 4000 36W B1G-SFR28
B0 B0G-L2113-SFR28 1064×1490 1030×1456 1008×1434 28 24 216 23.5kg 3000 52W B0G-SFR28
500*500-L2116-SFR28 500×500 466×466 444×444 28 24 54 4.4kg 4000 13W 500*500-SFR28
600*600-L2116-SFR28 600×600 566×566 544×544 28 24 66 5.8kg 3600 16W 600*600-SFR28
700*700-L2113-SFR28 700×700 666×666 644×644 28 24 90 7.4kg 4000 22W 700*700-SFR28
800*800-L2113-SFR28 800×800 766×766 744×744 28 24 108 9.3kg 3500 26W 800*800-SFR28
900*900-L2113-SFR28 900×900 866×866 844×844 28 24 126 11.5kg 3000 30W 900*900-SFR28
600*400-L1113-SFR28 600×400 566×366 544×344 28 24 426 3.9kg 3000 10W 600*400-SFR28
700*400-L1113-SFR28 700×400 666×366 644×344 28 24 48 4.4kg 3000 12W 700*400-SFR28
800*400-L1113-SFR28 800×400 766×366 744×344 28 24 57 5.1kg 3000 14W 800*400-SFR28
900*400-L1113-SFR28 900×400 866×366 844×344 28 24 63 5.7kg 3000 15W 900*400-SFR28
600*500-L2116-SFR28 600×500 566×466 544×444 28 24 66 4.8kg 4000 16W 600*500-SFR28
700*500-L2116-SFR28 700×500 666×466 644×444 28 24 78 5.3kg 4000 19W 700*500-SFR28
800*500-L2116-SFR28 800×500 766×466 744×444 28 24 90 6.0kg 4000 22W 800*500-SFR28
900*500-L2116-SFR28 900×500 866×466 844×444 28 24 102 6.8kg 4000 24W 900*500-SFR28
700*600-L2116-SFR28 700×600 666×566 644×544 28 24 78 6.3kg 3600 19W 700*600-SFR28
800*600-L2116-SFR28 800×600 766×566 744×544 28 24 90 7.1kg 3600 22W 800*600-SFR28
900*600-L2116-SFR28 900×600 866×566 844×544 28 24 102 7.9kg 3600 24W 900*600-SFR28
800*700-L2113-SFR28 800×700 766×666 744×644 28 24 114 8.1kg 3600 27W 800*700-SFR28
900*700-L2113-SFR28 900×700 866×666 844×644 28 24 126 8.9kg 3600 30W 900*700-SFR28
900*800-L2113-SFR28 900×800 866×766 844×744 28 24 126 9.9kg 3000 30W 900*800-SFR28
1000*300-L1116-SFR28 1000×300 966×266 944×244 28 24 57 4.9kg 3000 14W 1000*300-SFR28
1000*400-L1113-SFR28 1000×400 966×366 944×344 28 24 72 6.1kg 3000 17W 1000*400-SFR28
1000*500-L2116-SFR28 1000×500 966×466 944×444 28 24 114 7.3kg 4000 27W 1000*500-SFR28
1000*600-L2116-SFR28 1000×600 966×566 944×544 28 24 114 8.5kg 3600 27W 1000*600-SFR28
1000*700-L2113-SFR28 1000×700 966×666 944×644 28 24 144 9.8kg 3600 35W 1000*700-SFR28
1000*800-L2113-SFR28 1000×800 966×766 944×744 28 24 144 11.0kg 3000 35W 1000*800-SFR28
1200*300-L1116-SFR28 1200×300 1166×266 1144×244 28 24 69 5.8kg 3000 17W 1200*300-SFR28
1200*400-L1113-SFR28 1200×400 1166×366 1144×344 28 24 87 7.3kg 3000 21W 1200*400-SFR28
1200*500-L2116-SFR28 1200×500 1166×466 1144×444 28 24 138 8.7kg 4000 33W 1200*500-SFR28
1200*600-L2116-SFR28 1200×600 1166×566 1144×544 28 24 138 10.1kg 3500 33W 1200*600-SFR28
1200*700-L2113-SFR28 1200×700 1166×666 1144×644 28 24 174 11.5kg 3500 42W 1200*700-SFR28
1200*800-L2113-SFR28 1200×800 1166×766 1144×744 28 24 1744 12.9kg 3000 42W 1200*800-SFR28
1500*300-L1116-SFR28 1500×300 1466×266 1444×244 28 24 87 7.1kg 3000 21W 1500*300-SFR28
1500*400-L1113-SFR28 1500×400 1466×366 1444×344 28 24 108 8.9kg 3000 26W 1500*400-SFR28
1500*500-L2116-SFR28 1500×500 1466×466 1444×444 28 24 174 10.7kg 4000 42W 1500*500-SFR28
1500*600-L2116-SFR28 1500×600 1466×566 1444×544 28 24 174 12.4kg 3500 42W 1500*600-SFR28
1500*700-L2113-SFR28 1500×700 1466×666 1444×644 28 24 216 14.2kg 3500 52W 1500*700-SFR28
1500*800-L2113-SFR28 1500×800 1466×766 1444×744 28 24 216 16.0kg 3000 52W 1500*800-SFR28
1800*300-L1116-SFR28 1800×300 1766×266 1744×244 28 24 105 8.5kg 3000 25W 1800*300-SFR28
1800*400-L1113-SFR28 1800×400 1766×366 1744×344 28 24 132 10.6kg 3000 32W 1800*400-SFR28
1800*500-L2116-SFR28 1800×500 1766×466 1744×444 28 24 210 12.7kg 4000 50W 1800*500-SFR28
1800*600-L2116-SFR28 1800×600 1766×566 1744×544 28 24 210 14.8kg 3500 50W 1800*600-SFR28
1800*700-L2113-SFR28 1800×700 1766×666 1744×644 28 24 264 16.9kg 3500 63W 1800*700-SFR28
1800*800-L2113-SFR28 1800×800 1766×766 1744×744 28 24 164 16.9kg 3000 63W 1800*800-SFR28
1800*900-L2113-SFR28 1800×900 1766×866 1744×844 28 24 264 24.4kg 3000 63W 1800*900-SFR28
1000*1000-L2113-SFR28 1000×1000 966×966 944×944 28 24 144 12.9kg 2600 35W 1000*1000-SFR28
1800*1000-L2113-SFR28 1800×1000 1766×966 1744×944 28 24 264 24.4kg 2600 63W 1800*1000-SFR28
2000*1000-L2113-SFR28 2000×1000 1966×966 1944×944 28 24 294 27.1kg 2600 71W 2000*1000-SFR28
1100*1100-L2113-SFR28 1100×1100 1066×1066 1044×1044 28 24 156 15.6kg 2400 37W 1100*1100-SFR28
1200*1200-L2113-SFR28 1200×1200 1166×1166 1144×1144 28 24 174 18.6kg 2100 42W 1200*1200-SFR28
1500*1200-L2113-SFR28 1500×1200 1466×1166 1444×1144 28 24 216 23.8kg 2100 52W 1500*1200-SFR28
1800*1200-L2113-SFR28 1800×1200 1766×1166 1744×1144 28 24 264 29.3kg 2100 63W 1800*1200-SFR28
2100*1200-L2113-SFR28 2100×1200 2066×1166 2044×1144 28 24 306 31.2kg 2100 73W 2100*1200-SFR28
2400*1200-L2113-SFR28 2400×1200 2366×1166 2344×1144 28 24 354 35.6kg 2100 85W 2400*1200-SFR28

標準型SFR23（コーナーラウンド処理仕様）
ACアダプター別置付属

標準型（コーナーラウンド処理仕様）ACアダプター/電源装置(別置付属)：フレーム色(アルミシルバー/黒色)
｛消費電力39WまではACアダプター仕様/40W以上は電源装置仕様となります。｝
屋内用スナップSFR23標準型
標準型		 フレーム外寸 メディア寸法 フレーム内寸 幅 厚み LED 重量 照度LUX 消費電力 SFR23図面
標準 壁付
A0 A0G-L2113-SFR23 875×1223 841×1189 829×1177 23 24 174 14.0kg 3500 42W A0-G A0GR
A1 A1G-L2116-SFR23 628×875 594×841 582×829 23 24 96 7.6kg 4000 23W A1-G A1GR
A2 A2G-L2116-SFR23 454×628 420×594 408×582 23 24 48 4.4kg 4000 12W A2-G A2GR
A3 A3G-L1116-SFR23 331×454 297×420 285×408 23 24 24 2.2kg 3500 6W A3-G A3GR
A4 A4G-L1116-SFR23 244×331 210×297 198×285 23 24 12 1.5kg 3500 3W A4-G A4GR
B0 B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 23 24 216 20.0kg 3000 52W B0-G B0GR
B1 B1G-L2113-SFR23 762×1064 728×1030 716×1018 23 24 150 10.9kg 4000 36W B1-G B1GR
B2 B2G-L2113-SFR23 549×762 515×728 503×716 23 24 72 6.1kg 4000 17W B2-G B2GR
B3 B3G-L1113-SFR23 398×549 364×515 352×503 23 24 36 3.6kg 4000 9W B3-G B3GR
B4 B4G-L1113-SFR23 291×398 257×364 245×352 23 24 18 2.3kg 3500 5W B4-G B4GR
B5 B5G-L1116-SFR23 216×291 182×257 170×245 23 24 9 1.4kg 3500 3W B5-G B5GR
500*500-L2116-SFR23 500×500 466×466 454×454 23 24 54 4.1kg 4000 13W 5050 5050R
600*600-L2116-SFR23 600×600 566×566 554×554 23 24 66 5.3kg 3600 16W 6060 6060R
700*700-L2113-SFR23 700×700 666×666 654×654 23 24 96 6.9kg 4000 23W 7070 7070R
800*800-L2113-SFR23 800×800 766×766 754×754 23 24 108 8.7kg 3500 26W 8080 8080R
900*900-L2113-SFR23 900×900 866×866 854×854 23 24 126 12.5kg 3000 30W 9090 9090R
900*300-L1116-SFR23 900×300 868×268 854×254 23 24 51 4.3kg 3500 12W 9030 9030R
1200*300-L1116-SFR23 1200×300 1168×266 1154×254 23 24 69 5.3kg 3500 17W 1230 1230R
1500*300-L1116-SFR23 1500×300 1468×266 1454×254 23 24 87 6.6kg 3500 21W 1530 1530R
1800*300-L1116-SFR23 1800×300 1768×266 1754×254 23 24 105 7.9kg 3500 25W 1830 1830R
900*400-L1113-SFR23 900×400 868×366 854×354 23 24 63 5.5kg 3000 15W 9040 9040R
1200*400-L1113-SFR23 1200×400 1168×366 1154×354 23 24 87 6.8kg 3000 21W 1240 1240R
1500*400-L1113-SFR23 1500×400 1468×366 1454×354 23 24 108 8.4kg 3000 26W 1540 1540R
1800*400-L1113-SFR23 1800×400 1768×366 1754×354 23 24 132 10.1kg 3000 32W 1840 1840R
1200*800-L2113-SFR23 1200×800 1168×768 1154×754 23 24 174 15.0kg 3500 42W 8012 8012R
1200*900-L2113-SFR23 1200×900 1168×868 1154×854 23 24 174 16.6kg 3000 42W 9012 9012R
1800*900-L2113-SFR23 1800×900 1768×868 1754×854 23 24 264 24.8kg 3000 63W 9018 9018R

アルミ鏡面（クローム）仕上型　ACアダプター内蔵仕様
屋内用スナップLF31H
クローム（アルミ鏡面） 		フレーム外寸 メディア寸法 フレーム内寸 幅 厚み LED 重量 照度LUX 消費電力 LF31H図面
標準 壁付
A0 A0G-L2113-LF31H 871×1219 852×1200 829×1177 21 30 174 15.3kg 3500 42W A0G-31 A0G-31R
A1 A1G-L2116-LF31H 624×871 603×852 582×829 21 30 96 8.3kg 4000 23W A1G-31 A1G-31R
A2 A2G-L2116-LF31H 450×624 431×605 408×582 21 30 48 5.0kg 4000 12W A2G-31 A2G-31R
A3 A3G-L1116-LF31H 327×450 308×431 285×408 21 30 24 3.2kg 3500 6W A3G-31 A3G-31R
A4 A4G-L1116-LF31H 240×327 221×308 198×285 21 30 12 2.1kg 3500 3W A4G-31 A4G-31R
B0 B0G-L2113-LF31H 1060×1486 1041×1467 1018×1444 21 30 216 24.2kg 3000 52W B0G-31 B0G-31R
B1 B1G-L2113-LF31H 758×1060 739×1041 716×1018 21 30 150 11.9kg 4000 36W B1G-31 B1G-31R
B2 B2G-L2113-LF31H 545×758 526×739 503×716 21 30 72 6.6kg 4000 17W B2G-31 B2G-31R
B3 B3G-L1113-LF31H 394×545 375×526 352×503 21 30 36 4.3kg 4000 9W B3G-31 B3G-31R
B4 B4G-L1113-LF31H 287×394 268×375 245×352 21 30 18 2.7kg 3500 5W B4G-31 B4G-31R
B5 B5G-L1116-LF31H 212×287 193×268 170×245 21 30 12 1.9kg 3500 3W B5G-31 B5G-31R

LF34H　ACアダプター内蔵型（コーナーラウンド処理仕様）：フレーム色(アルミシルバー/黒色)
屋内用スナップLF34HR フレーム外寸 メディア寸法 フレーム内寸 幅 厚み LED 重量 照度LUX 消費電力 LF34HR図面
標準 壁付
A0 A0G-L2116-LF34HR 871×1219 841×1189 829×1177 21 34 174 15.5kg 3000 42W A0G-34 A0G-34R
A1 A1G-L2116-LF34HR 624×871 594×841 582×829 21 34 96 8.4kg 4300 23W A1G-34 A1G-34R
A2 A2G-L2116-LF34HR 450×624 420×594 408×582 21 34 48 5.1kg 4300 12W A2G-34 A2G-34R
A3 A3G-L1116-LF34HR 327×450 297×420 285×408 21 34 24 3.2kg 3300 6W A3G-34 A3G-34R
B1 B1G-L2113-LF34HR 758×1060 728×1030 716×1018 21 34 150 12.0kg 4000 36W B1G-34 B1G-34R
B2 B2G-L2113-LF34HR 545×758 515×728 503×716 21 34 72 6.7kg 4000 17W B2G-34 B2G-34R
B3 B3G-L1113-LF34HR 394×545 364×515 352×503 21 34 36 4.4kg 4000 9W B3G-34 B3G-34R

両面型（コーナーラウンド処理仕様）ACアダプター内蔵式：フレーム色(アルミシルバー/黒色)
屋内用両面スナップ型
DFR50 		フレーム外寸 メディア寸法 フレーム内寸 幅 厚み LED 重量 照度LUX 消費電力 DFR50図面
DFR50
A1 A1G-L2116-DFR50 628×875 594×841 582×829 23 50 192 13.9kg 4000 46W A1G-DFR
A2 A2G-L2116-DFR50 454×628 420×594 408×582 23 50 96 7.9kg 4000 23W A2G-DFR
A3 A3G-L1116-DFR50 331×454 297×420 285×408 23 50 48 4.7kg 3500 12W A3G-DFR
A4 A4G-L1116-DFR50 244×331 210×297 198×285 23 50 24 30.0kg 3500 6W A4G-DFR
B1 B1G-L2113-DFR50 762×1064 728×1030 716×1018 23 50 300 19.9kg 4000 72W B1G-DFR
B2 B2G-L2113-DFR50 549×762 515×728 503×716 23 50 144 11.0kg 4000 35W B2G-DFR
B3 B3G-L2113-DFR50 398×549 364×515 352×503 23 50 72 6.4kg 4000 17W B3G-DFR
B4 B4G-L2113-DFR50 291×398 257×364 245×352 23 50 36 3.9kg 3500 9W B4G-DFR

大型フレーム型　ACアダプター内蔵式：フレーム色(アルミシルバー/黒色)
屋内用スナップSF35型
大型フレーム		 フレーム
外寸		 メディア
寸法		 フレーム
内寸		 幅 厚み LED Chip 重量 照度LUX 消費
電力		 SF35図面
標準 壁付
1200*800-L2113-SF35 1200×800 1163×763 1126×726 35 42 174 15.1kg 3500 42W 812-35 812-35R
1200*900-L2113-SF35 1200×900 1163×863 1126×826 35 42 174 16.7kg 3000 42W 912-35 912-35R
1800*900-L2113-SF35 1800×900 1763×863 1726×826 35 42 264 25.0kg 3000 63W 918-35 918-35R
2400*900-L2113-SF35 2400×900 2363×863 2326×826 35 42 354 32.5kg 3000 85W 924-35 924-35R
1000*1000-L2113-SF35 1000×1000 963×963 926×926 35 42 144 15.6kg 2600 35W 11-35 11-35R
1500*1000-L2113-SF35 1500×1000 1463×963 1426×926 35 42 222 22.7kg 2600 53W 115-35 115-35R
2000*1000-L2113-SF35 2000×1000 1963×963 1926×926 35 42 294 30.1kg 2600 71W 120-35 120-35R
1200*1200-L2113-SF35 1200×1200 1163×1163 1126×1126 35 42 174 21.5kg 2100 42W 1212-35 1212-35R
1800*1200-L2113-SF35 1800×1200 1763×1163 1726×1126 35 42 264 32.1kg 2100 63W 1218-35 1218-35R
2400*1200-L2113-SF35 2400×1200 2363×1163 2326×1126 35 42 354 41.8kg 2100 85W 1224-35 1224-35R

LEDライトモジュール 8T型　ACアダプター/電源装置(別置付属)：フレーム色(白色/アルミ地肌)
｛消費電力39WまではACアダプター仕様/40W以上は電源装置仕様となります。｝
モジュール 8T フレーム外寸 フレーム内寸 幅 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
4S8
A1 A1-L2116-4S8 841×594 814×567 13.5 8 96 3.9kg 4000 23W A1-4S
B2 B2-L2113-4S8 728×515 701×488 13.5 8 72 3.2kg 4000 17W B2-4S
A2 A2-L2116-4S8 594×420 567×393 13.5 8 48 2.0kg 4000 12W A2-4S
B3 B3-L1113-4S8 515×364 488×337 13.5 8 36 1.5kg 4000 9W B3-4S
A3 A3-L1116-4S8 420×297 393×270 13.5 8 24 1.1kg 3300 6W A3-4S
A4 A4-L1116-4S8 297×210 270×183 13.5 8 8 0.6kg 3500 2W A4-4S
1800*1000-L2113-4S8 1800×1000 1773×973 13.5 8 264 14.5kg 2600 63W 1800*1000-4S8
1200*800-L2113-4S8 1200×800 1173×773 13.5 8 174 7.8kg 3500 42W 1200*800-4S8
1000*700-L2113-4S8 1000×700 973×973 13.5 8 144 5.8kg 4000 35W 1000*700-4S8
600*600-L2116-4S8 600×600 573×573 13.5 8 66 3.1kg 3600 16W 600*600-4S8
700*500-L2116-4S8 700×500 673×473 13.5 8 78 3.0kg 4000 19W 700*500-4S8
500*500-L2116-4S8 500×500 473×473 13.5 8 54 2.2kg 4000 13W 500*500-4S8
400*600-L2116-4S8 400×600 373×573 13.5 8 42 2.1kg 3600 10W 400*600-4S8
2400*400-L1113-4S8 2400×400 2373×373 13.5 8 177 3000 42W 2400*400-4S8
2100*400-L1113-4S8 2100×400 2073×373 13.5 8 153 3000 37W 2100*400-4S8
1800*400-L1113-4S8 1800×400 1773×373 13.5 8 132 3000 32W 1800*400-4S8
1500*400-L1113-4S8 1500×400 1473×373 13.5 8 108 3000 26W 1500*400-4S8
1200*400-L1113-4S8 1200×400 1173×373 13.5 8 87 3000 21W 1200*400-4S8
2400*300-L1116-4S8 2400×300 2373×273 13.5 8 141 3500 34W 2400*300-4S8
2100*300-L1116-4S8 2100×300 2073×273 13.5 8 123 3500 30W 2100*300-4S8
1800*300-L1116-4S8 1800×300 1773×273 13.5 8 105 3500 25W 1800*300-4S8
1500*300-L1116-4S8 1500×300 1473×273 13.5 8 87 3.8kg 3500 21W 1500*300-4S8
1200*300-L1116-4S8 1200×300 1173×273 13.5 8 69 3.1kg 3500 17W 1200*300-4S8

LEDライトモジュール10T型　ACアダプター/電源装置(別置付属)：フレーム色(白色/アルミ地肌)
｛消費電力39WまではACアダプター仕様/40W以上は電源装置仕様となります。｝
モジュール 10T フレーム外寸 フレーム内寸 幅 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
4S10-LDP
1800*1000-L2113-4S10-LDP 1800×1000 1773×973 13.5 10 264 14.5kg 2600 63W 1800*1000-4S10
1200*800-L2113-4S10-LDP 1200×800 1173×773 13.5 10 174 7.8kg 3500 42W 1200*800-4S10
1000*700-L2113-4S10-LDP 1000×700 973×673 13.5 10 144 5.8kg 4000 35W 1000*700-4S10
600*600-L2116-4S10-LDP 600×600 573×573 13.5 10 66 3.1kg 3600 16W 600*600-4S10
500*700-L2116-4S10-LDP 700×500 673×473 13.5 10 78 3.0kg 4000 19W 700*500-4S10
500*500-L2116-4S10-LDP 500×500 473×473 13.5 10 54 2.2kg 4000 13W 500*500-4S10
400*600-L2116-4S10-LDP 400×600 373×573 13.5 10 42 2.1kg 3600 10W 400*600-4S10
1500*300-L1116-4S10-LDP 1500×300 1473×273 13.5 10 87 3.8kg 3500 21W 1500*300-4S10
1200*300-L1116-4S10-LDP 1200×300 1173×273 13.5 10 69 3.1kg 3500 17W 1200*300-4S10

　　　　　　　　　　　
LEDライトモジュール 8T両面型 ACアダプター/電源装置(別置付属)：フレーム色(白色/アルミ地肌)
モジュール 8T 両面 フレーム外寸 フレーム内寸 幅 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
4D8
A4 A4-L1116-4D8 297×210 270×183 13.5 8 12 0.7kg 2400 3W 4D8
A3 A3-L1116-4D8 420×297 393×270 13.5 8 24 1.3kg 2400 6W A3-4D8
A2 A2-L2116-4D8 594×420 567×393 13.5 8 48 2.2kg 2400 12W A2-4D8
A1変 850*570-L2116-4D8 850×570 823×543 13.5 8 96 4.2kg 2400 23W A1-4D8
B3 B3-L1113-4D8 515×364 488×337 13.5 8 36 1.7kg 2500 9W B3-4D8
B2 B2-L2113-4D8 728×515 701×488 13.5 8 72 3.2kg 2500 17W B2-4D8

LEDライトシート8T(LS8)型　 ACアダプター/電源装置(別置付属)：フレーム色(白色/アルミ地肌)
LEDライトシート品番 フレーム外寸 フレーム内寸 幅 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
LS8
A4 A4-L1116-LS8 297×210 283×210 13.5 8 12 0.7kg 3500 3W A4-LS8
A3 A3-L1116-LS8 420×297 420×283 13.5 8 24 1.1kg 3500 6W A3-LS8
B4 B4-L1113-LS8 364×257 350×257 13.5 8 18 0.9kg 3500 4W B4-LS8
B3 B3-L1113-LS8 515×364 515×350 13.5 8 36 1.6kg 3500 9W B3-LS8
900*300-L1116-LS8 900×300 900×286 13.5 8 51 2.2kg 3500 12W 900*300-LS8
1200*300-L1116-LS8 1200×300 1200×286 13.5 8 69 2.8kg 3500 17W 1200*300-LS8
1500*300-L1116-LS8 1500×300 1500×286 13.5 8 87 3.4kg 3500 21W 1500*300-LS8
900*400-L1113-LS8 900×400 900×386 13.5 8 66 2.9kg 3000 16W 900*400-LS8
1200*400-L1113-LS8 1200×400 1200×386 13.5 8 87 3.7kg 3000 21W 1200*400-LS8
1500*400-L1113-LS8 1500×400 1500×386 13.5 8 111 4.5kg 3000 27W 1500*400-LS8

　　　　　　　　　　　
LEDライトシートL8型　 ACアダプター/電源装置(別置付属)：フレーム色(アルミ地肌)
LEDライトシート品番 フレーム外寸 フレーム内寸 幅 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
L8
A4 A4-L1116-L8 297×210 292×210 4.5 8 12 0.7kg 3500 3W A4-L8
A3 A3-L1116-L8 420×297 420×292 4.5 8 24 1.1kg 3500 6W A3-L8
B4 B4-L1113-L8 364×257 359×257 4.5 8 18 0.9kg 3500 4W B4-L8
B3 B3-L1113-L8 515×364 515×359 4.5 8 36 1.6kg 3500 9W B3-L8
900*300-L1116-L8 900×300 900×295 4.5 8 51 2.2kg 3500 12W 900*300-L8
1200*300-L1116-L8 1200×300 1200×295 4.5 8 69 2.8kg 3500 17W 1200*300-L8
1500*300-L1116-L8 1500×300 1500×295 4.5 8 87 3.4kg 3500 21W 1500*300-L8
900*400-L1113-L8 900×400 900×395 4.5 8 66 2.9kg 3000 16W 900*400-L8
1200*400-L1113-L8 1200×400 1200×395 4.5 8 87 3.7kg 3000 21W 1200*400-L8
1500*400-L1113-L8 1500×400 1500×395 4.5 8 111 4.5kg 3000 27W 1500*400-L8

　　　　　　　　　　　　　 　　　　　　　　　　　　　
直流電源装置＆ＡＣアダプター（直流電源装置及びＡＣアダプターは通気の良い場所に設置してください）
メーカー
 品　番 種　類 入力電圧 出力
電圧		 出力
電流		 出力
電力		 外　寸 入力側 出力側防水性能図面
UNIFIVE UI318-12 ACｱﾀﾞﾌﾟﾀｰ AC90～264 DC12V 1.5A 18W 68.2×49.8×26.3 2Pﾒｶﾞﾈ DCﾌﾟﾗｸﾞ 非防水 1.5A
UNIFIVE UIA336-12 ACｱﾀﾞﾌﾟﾀｰ AC90～264 DC12V 3.0A 36W 95.9×43.8×28.5 2Pﾒｶﾞﾈ DCﾌﾟﾗｸﾞ 非防水 3A
UNIFIVE UEC360-1250 ACｱﾀﾞﾌﾟﾀｰ AC90～264 DC12V 5.0A 60W 113.5×54×36.3 3Pﾒｶﾞﾈ DCﾌﾟﾗｸﾞ 非防水 5A
Ds-Plus ADP-30WFP ACｱﾀﾞﾌﾟﾀｰ AC100～240 DC12V 2.0A 25W 174.6×24.6×16.8 リード線 リード線 非防水 2A
コーセル SPLFA30F-12 電源装置 AC85～264 DC12V 2.5A 30W 150×61×36 コード 端子台 非防水 30F
コーセル SPLFA50F-12 電源装置 AC85～264 DC12V 4.3A 50W 174×61×36 コード 端子台 非防水 50F
コーセル SPLFA75F-12 電源装置 AC85～264 DC12V 6.3A 75W 192×61×42 コード 端子台 非防水 75F
コーセル SPLFA100F-12 電源装置 AC85～264 DC12V 8.5A 100W 197×73×42 コード 端子台 非防水 100F
コーセル SPLFA150F-12 電源装置 AC85～264 DC12V 12.5A 150W 202×86×47 コード 端子台 非防水 150F
MEANWELL HLG-40H-12 電源装置 AC100～240 DC12V 3.3A 40W 171×61.5×36.8 コード コード IP67 40H
MEANWELL HLG-150H-12 電源装置 AC100～240 DC12V 12.5A 150W 228×68×38.8 コード コード IP67 150H
LEDライトパネル 図面 モジュール スナップ片面型(断面） DFR50 屋外用縦型
4S断面 SFR23 SFR28 LF31H LF34HR SF35 屋外用横型

お電話でのお問い合わせ

(075)706 5910

受付時間　平日8:30～17:30

お問い合わせフォーム

お問い合わせ

24時間受付中

© Lumitechno co., Ltd, All Rights Reserved.
